التعريف بالمنتج
إن جهاز المقارنة الهوائي Huaxin HS700 مصنوع من مواد الأكرليك ذات الجودة العالية والشفافة و التي تنتج هيكل جميل ومدمج و يسهل من عمليات الكبس لمشاهدتها بشكل واضح. فكونه حل لمعايرة الضغط المرتفع، فإنه مصمم لتوليد ضغط صغير جداً من -0.5bar إلى 0.5bar لمعايرة أجهزة قياس الضغط أو أدوات القياس الأخرى في المختبر أو على الموقع في نقطة القياس.

المميزات
1. صمام ضبط دقيق مجهز لعملية الضبط الدقيق للضغط 0.01mbar (1Pa).
2. صمام تخفيف للتأكد من رجوع الضغط إلى نقطة الصفر بسرعة.
3. مخرجي ضغط معياريين يضمان سهولة التوصيل لأجهزة القياس تحت الفحص من دون الحاجة لإستخدام مفتاح الربط.
4. مقارن الضغط الفراغي مجهز بمنفذ ضغط متبدل يسهل من عملية توصيل أجهزة القياس تحت الإختبار بالخرطوم.

المواصفات الفنية
مجال الضغط: -0.5~0.5bar
وسيط العمل: الهواء
الضغط الأدنى القابل للضبط: 0.01mbar(1Pa)
المواد: زجاج عضوي شفاف للجسم؛ فولاذ مقاوم للصدأ للمنافذ؛ Buna-N للإقفال.
توصيلات المخرج: M20x1.5 مؤنث
منفذ الضغط المتغير: لتوصيل المقياس تحت الإختبار بواسطة الخرطوم
الأبعاد: 260Lx180Wx60H (mm)
الوزن: 2.55kg

التطبيقات
يقدم جهاز المقارنة الهوائي دقة و إستقرار وموثوقية لمعايرة الضغط الصغير في جهاز قياس الضغط هلال عمليات قياس بالمقارنة. إنه يمكن تطبيقه في صناعات الطاقة، الكيماويات، البترول، المعادن، القياس، والجيش.

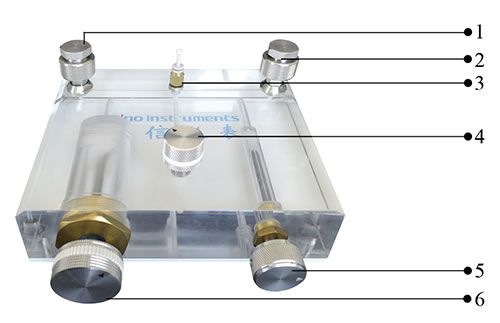

مكونات جهاز المقارنة الهوائي HS700
1. قابس الكهرباء
أدره للأعلى في حالة عدم الإستخدام. سوف يمنع الأتربة و المواد الأخرى من دخول المنفذ.
2. منفذ الضغط (مخرج)
هنالك منفذي ضغط: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.
3. منفذ الضغط المتباين
يستخدم المنفذ لتوصيل أجهزة قياس الضغط المتباين بواسطة الخرطوم.
4. صمام تخفيف
أقفل الصمام عن طريق التدوير في إتجاه عقارب الساعة قبل توليد الضغط، و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
5. صمام ضبط- F
صمام ضبط F مجهز للضبط الدقيق للضغوط. أدره في إتجاه عقارب الساعة لزيادة الضغط و عكس إتجاه عقارب الساعة لتقليل الضغط.
6. برغي قيادة (مضخة غزل لولبي)
إنه يستخدم في الضبط السريع للضغط. زد من الضغط عن طريق تدوير البرغي في إتجاه عقارب الساعة، و قلص الضغط عن طريق التدوير عكس إتجاه عقارب الساعة.

ما يتضمنه الجهاز
1. قطعة واحدة من مقارن الفراغ HS700
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
